La filigrana del Primo Tipo di Toscana
codifica e posizionamento nel quadro di stampa




~ ~ ~
Introduzione
Algoritmo per la codifica della filigrana dei francobolli granducali della prima emissione e individuazione della posizione all’interno della tavola di stampa
Caso#01 – Recto-Dritta
Caso#00 – Verso-Dritta
Caso#03 – Recto/Capovolta
Caso#04 – Verso/Capovolta

~ ~ ~


Introduzione

Dopo l’introduzione alla filigrana granducale della prima emissione fatta nel precedente post (Post#10), vediamo di rendere il metodo di caratterizzazione e codifica di questa filigrana più sistematico.


Algoritmo per la codifica della filigrana dei francobolli granducali della prima emissione e individuazione della posizione all’interno della tavola di stampa

Per quanto riguarda la codifica della filigrana ganducale della prima emissione avremo una stringa di caratteri composta come segue:

  • Le quattro lettere, di cui la prima maiuscola “Flgr” che stanno ad indicare che stiamo codificando la Filigrana

  • Una lettera maiuscola che potrà essere “V” o “R” a seconda che la filigrana sia la Verso o al Recto. In caso non sia possibile stabilire su quale lato è tracciata la filigrana, si inserisce la lettera “X”

  • Una lettera maiuscola che potrà essere “D” o “C” a seconda che la filigrana sia Dritta o Capovolta. In caso non sia possibile stabilire il “verso” della filigrana, ad esempio nei casi in cui sono visibili solo linee, si inserisce la lettera “Y”

  • Un numero compreso tra 1 e 12, estremi compresi, che indica la corona visibile nel francobollo. Nel caso siano visibili più corone, si inseriranno due numeri separati da un trattino “-“, il primo numero relativo alla corona visibile a sinistra guardando il verso del francobollo.

  • Il carattere “/“

  • I tre caratteri “Pos” che stanno per Posizione”

  • I numeri delle posizioni del o dei francobolli che compongono il pezzo a partire da sinistra verso destra in ordine crescente separati dal carattere “-”

Il metodo (algoritmo) si compone di quattro passaggi (Passi):

Passo 1: “Recto/Verso”, ovvero determinare se la filigrana è al verso o al recto del francobollo. Si tratta di verificare su quale lato della carta sono presenti i solchi della filigrana. Per fare questo si può guardare il francobollo a “luce radente” in modo da poter osservare le più minime asperità della carta in modo da percepire la presenza delle “solcature” lasciate dai “fili” della tela filtrante.

Passo 2: “Dritta/Capovolta”, ovvero si cerca di capire se la corona sia orientata nello stesso verso dei francobolli o nel verso opposto. Nel primo caso la filigrana sarà Dritta, nel secondo caso sarà Capovolta.

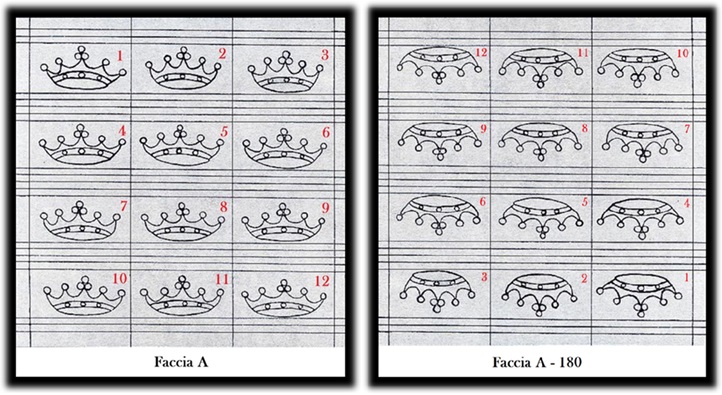

Figura 148 − La faccia A della tela filtrante (a sinistra) e la stessa ruotata di 180° (a destra)

Passo 3: “Corona”, ovvero confrontare la parte di corona visibile al verso dopo aver ruotato il francobollo orizzontalmente di 180°, con ognuna delle 12 corone riportate nelle due immagini di Figura 148 e in quelle delle due immagini di Figura 149, seguendo le seguenti regole:

  • Se la filigrana è al Verso e Dritta (FlgrVD), il pezzo deve essere confrontato con le corone della “Faccia A” (immagine di sinistra di Figura 148)

  • Se la filigrana è al Verso e Capovolta (FlgrVC), il pezzo deve essere confrontato con le corone della “Faccia A – 180” (immagine di destra di Figura 148)

  • Se la filigrana è al Recto e Dritta (FlgrRD), il pezzo deve essere confrontato con le corone della “Faccia B” (immagine di sinistra di Figura 149)

  • Se la filigrana è al Recto e Capovolta (FlgrRC), il pezzo deve essere confrontato con le corone della “Faccia B – 180” (immagine di destra di Figura 149)

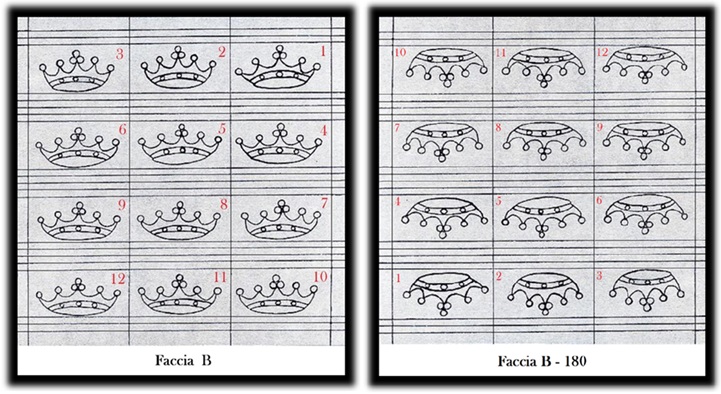

Figura 149 − La Faccia B (quella su cui si depositano le fibre di carta, a sinistra) e la stessa ruotata di 180° (a destra)

Passo 4: una volta individuata la corona che combacia con quella del francobollo in esame, si va a cercare a quale posizione della tavola di stampa appartiene. Per fare questo occorre utilizzare un quadro di stampa delle 240 posizioni, in cui le numerazioni sono scambiate orizzontalmente, ovvero il numero 1 si trova in alto a destra e il numero 240 in basso a sinistra, esattamente come in Figura 150, e sovrapporla alle due immagini di Figura 148 e a quelle di Figura 149. Si otterranno le sovrapposizioni S01 e S02 per quanto riguarda la Faccia A riportate in Figura 151 e le sovrapposizioni S03 e S04 per quanto riguarda la Faccia B di Figura 152.

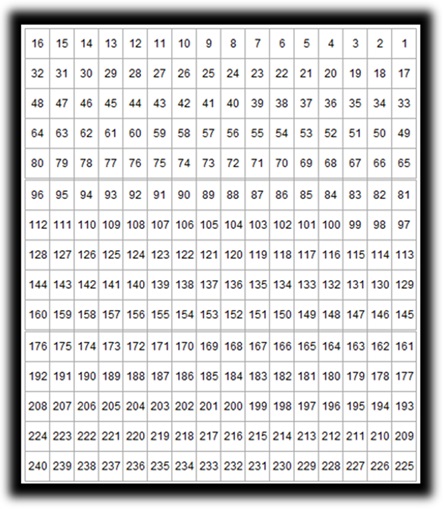

Figura 150 − La numerazione delle posizioni del quadro di stampa dei 240 esemplari, scambiate da destra a sinistra

Si dovrà seguire una regola analoga alla precedente, come segue:

  • Se la filigrana è al Verso e Dritta (FlgrVD), la posizione dovrà essere ricercata sovrapponendo il frammento di corona del pezzo in esame all’immagine S01 (a sinistra di Figura 151)

  • Se la filigrana è al Verso e Capovolta (FlgrVC), la posizione dovrà essere ricercata sovrapponendo il frammento di corona del pezzo in esame all’immagine S02 (a destra di Figura 151)

  • Se la filigrana è al Recto e Dritta (FlgrRD), la posizione dovrà essere ricercata sovrapponendo il frammento di corona del pezzo in esame all’immagine S03 (a sinistra di Figura 152)

  • Se la filigrana è al Recto e Capovolta (FlgrRC), la posizione dovrà essere ricercata sovrapponendo il frammento di corona del pezzo in esame all’immagine S04 (a destra di Figura 152)

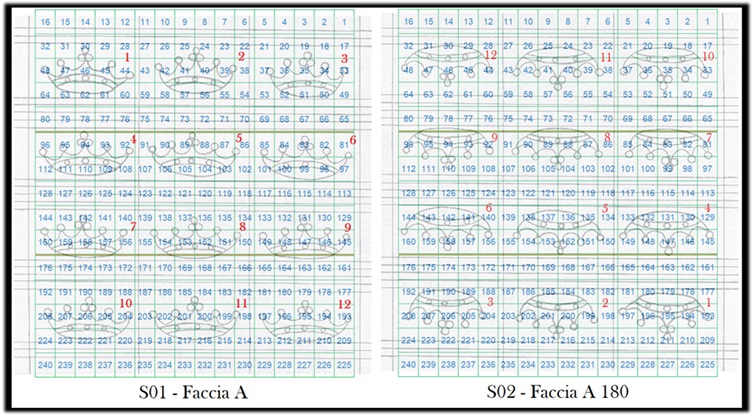

Figura 151 − Le sovrapposizioni S01 e S02 relative alla Faccia A

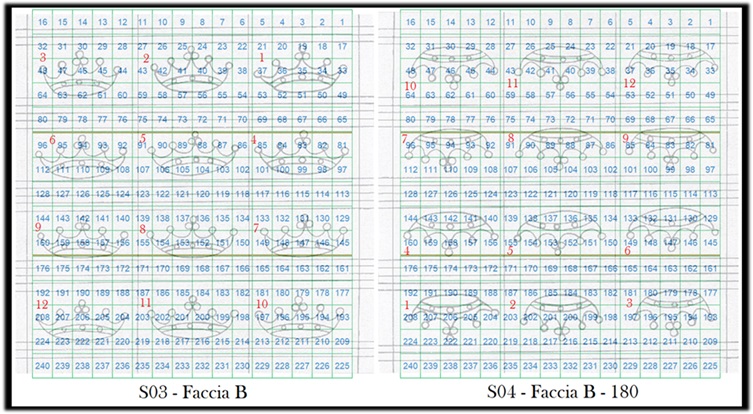

Figura 152 − Le sovrapposizioni S03 e S04 relative alla Faccia B

Vediamo ora di applicare il metodo appena descritto ad alcuni casi reali che coprano tutti i quattro casi possibili.


Caso#01 – Recto-Dritta

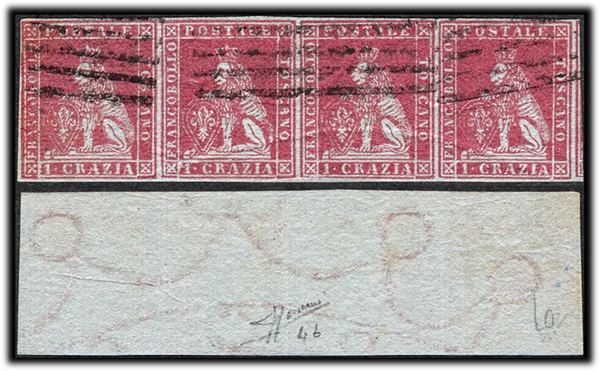

Figura 153 − Recto del pezzo #360 (in alto) ed il suo vero ottenuto ruotando orizzontalmente il francobollo di 180° (in basso)

Riprendiamo il Caso#01 del Post#10, che trattava la filigrana del pezzo #360 ed applichiamo l’algoritmo di codifica descritto sopra:

  • Passo 1: la filigrana è al Recto

  • Passo 2: la filigrana è Dritta

  • Passo 3: il frammento di corona del pezzo #360 deve essere confrontato con le corone della Faccia B (immagine di sinistra di Figura 149). Si osserva che esso combacia perfettamente con la Corona 1

  • Passo 4: andiamo quindi a ricercare la posizione nell’immagine S03 di Figura 152. Otteniamo che le posizioni dei francobolli sono le 33, 34, 35 e 36 (Figura 154)

La codifica completa per la filigrana del pezzo #360 sarà quindi FlgrRD1/Pos33-34-35-36.

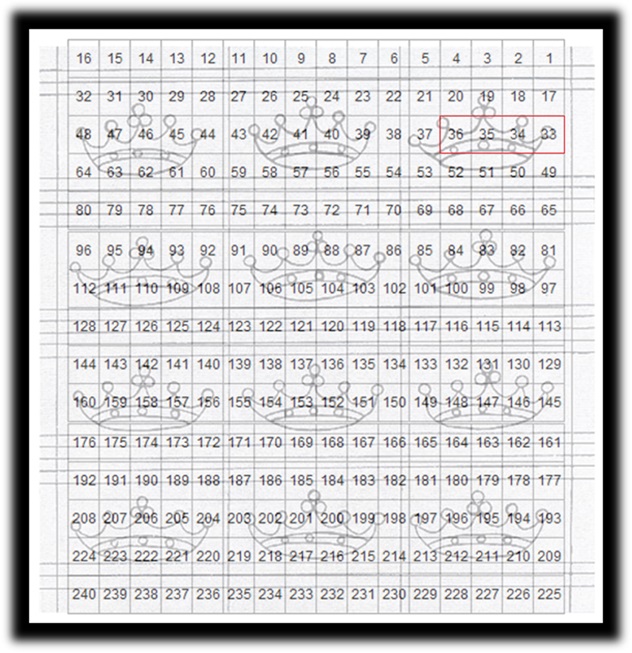

Figura 154 − Sovrapposizione S03 con evidenziate le posizioni dei francobolli del pezzo #360


Caso#00 – Verso-Dritta

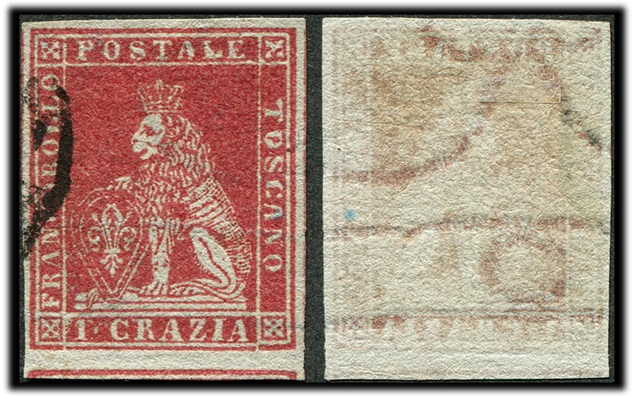

Figura 155 − Recto del pezzo #177 ed il suo verso ottenuto ruotando orizzontalmente il francobollo di 180°

Prendiamo ora in esame il caso del pezzo #177 e sottoponiamolo all’algoritmo di codifica:

  • Passo 1: la filigrana è al Verso

  • Passo 2: la filigrana è Dritta

  • Passo 3: il frammento di corona del pezzo #177 deve essere confrontato con le corone della Faccia A (immagine di sinistra di Figura 148). Si osserva che esso combacia perfettamente con la Corona 9 (Figura 156)

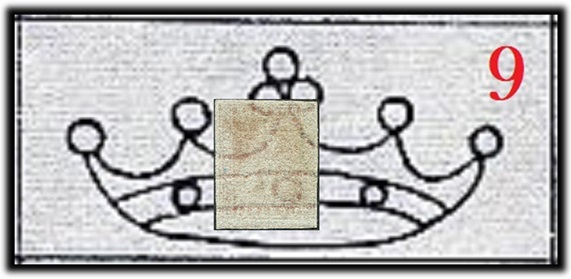

Figura 156 − Sovrapposizione del verso del pezzo #177 con l’immagine della Corona 9 della Faccia A (immagine di sinistra di Figura 148)

  • Passo 4: andiamo quindi a ricercare la posizione nell’immagine S01 di Figura 151. Otteniamo che le posizioni del francobollo è la (Figura 157)

La codifica completa per la filigrana del pezzo #177 sarà quindi FlgrVD9/147.

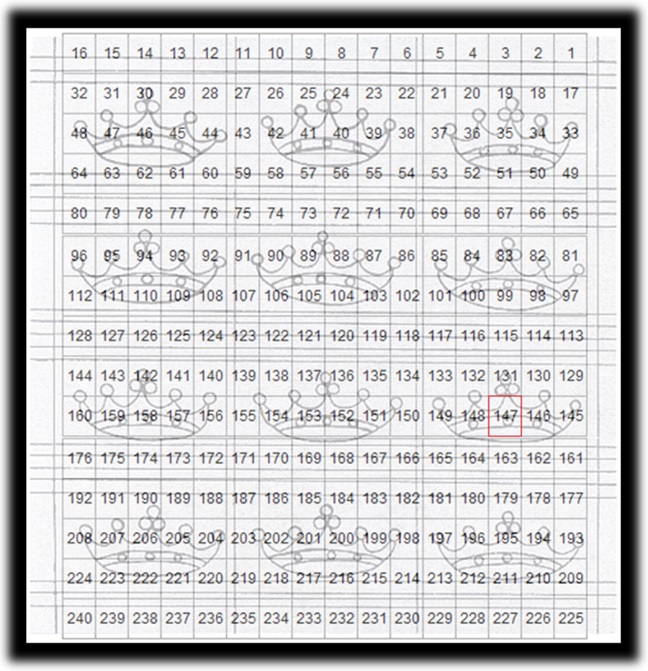

Figura 157 − Sovrapposizione S01 con evidenziate le posizioni dei francobolli del pezzo #177


Caso#03 – Recto/Capovolta

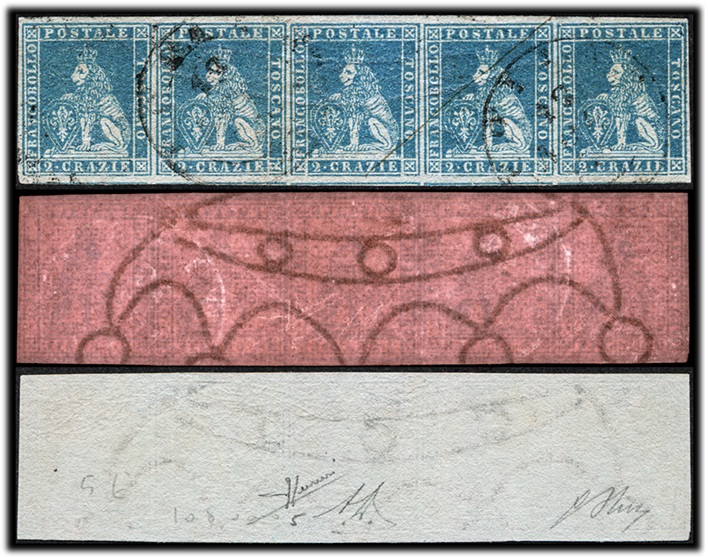

Figura 158 − Recto del pezzo #275 (in alto) ed il suo verso ottenuto ruotando orizzontalmente il francobollo di 180° (in basso)

Riesaminiamo ora il Caso#03 discusso nel precedente post, ovvero quello del pezzo #275 e sottoponiamo anche questo all’algoritmo:

  • Passo 1: la filigrana è al Recto

  • Passo 2: la filigrana è Capovolta

  • Passo 3: il frammento di corona del pezzo #275 deve essere confrontato con le corone della “Faccia B – 180” (immagine di destra di Figura 149). Si osserva che esso combacia perfettamente con la Corona 7 (Figura 159)

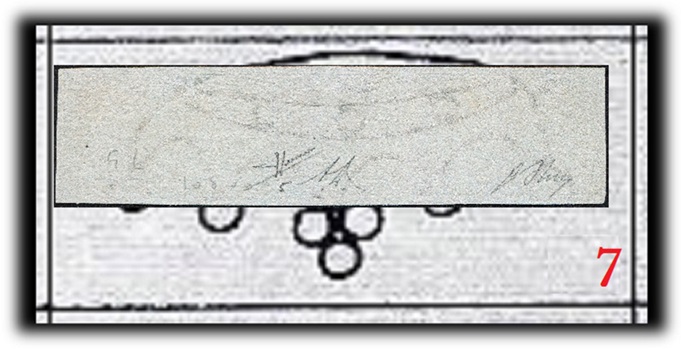

Figura 159 − Verso del pezzo #275 sovrapposto alla Corona 7 dell’immagine “Faccia B – 180” a destra di figura 149

  • Passo 4: andiamo quindi a ricercare la posizione nell’immagine S04 di Figura 152. Otteniamo che le posizioni dei francobolli sono le 92, 93, 94, 95 e 96 (Figura 160)

La codifica completa per la filigrana del pezzo #275 sarà quindi FlgrRC7/Pos92-93-94-95-96.

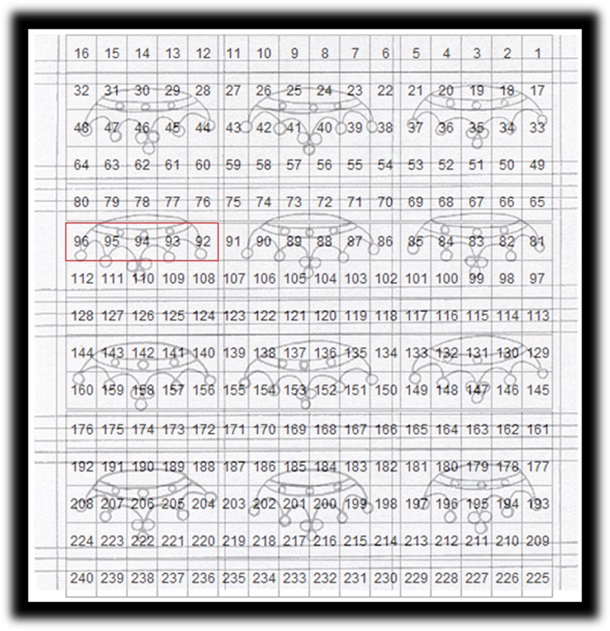

Figura 160 − Sovrapposizione S04 con evidenziate le posizioni dei francobolli del pezzo #275


Caso#04 – Verso/Capovolta

Prendiamo il caso della coppia orizzontale del due crazie della prima emissione #152 di Figura 161.

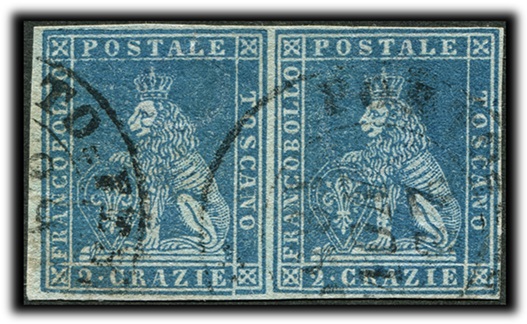

Figura 161 − Coppia orizzontale del due crazie prima emissione #152

Ruotando orizzontalmente il pezzo di 180° si ottiene l’immagine del verso di Figura 162.

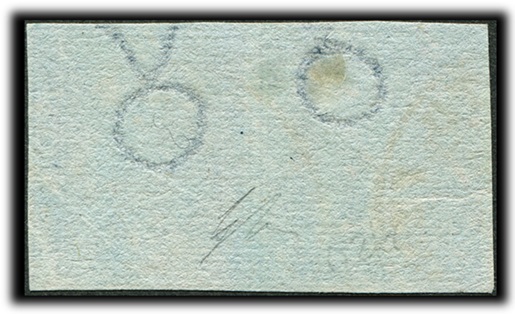

Figura 162 − Verso del pezzo #152

Applichiamo l’algoritmo per la codifica della filigrana:

  • Passo 1: la filigrana è al Verso

  • Passo 2: la filigrana è Capovolta

  • Passo 3: il frammento di corona deve essere confrontato con le corone dell’immagine “Faccia A – 180” a destra di Figura 148. Osserviamo che combacia perfettamente con la Corona 7 (Figura 163)

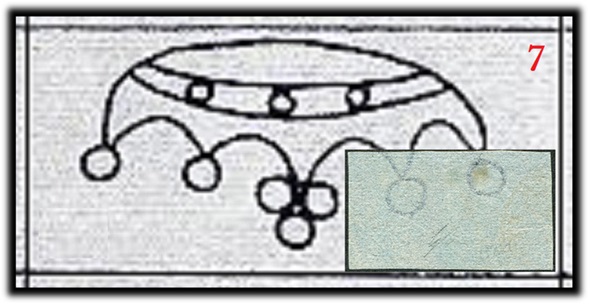

Figura 163 − Sovrapposizione del verso del pezzo #152 con la Corona 7 dell’immagine “Faccia B – 180” a destra di Figura 149

  • Passo 4: andiamo quindi a cercare nell’immagine S04 di Figura 152 la corrispondenza appropriata per determinare la posizione nel quadro di stampa. Le posizioni risultano essere le 97 e 98 (Figura 164)

La codifica completa della filigrana del pezzo #000 è FlgrVC7/Pos97-98.

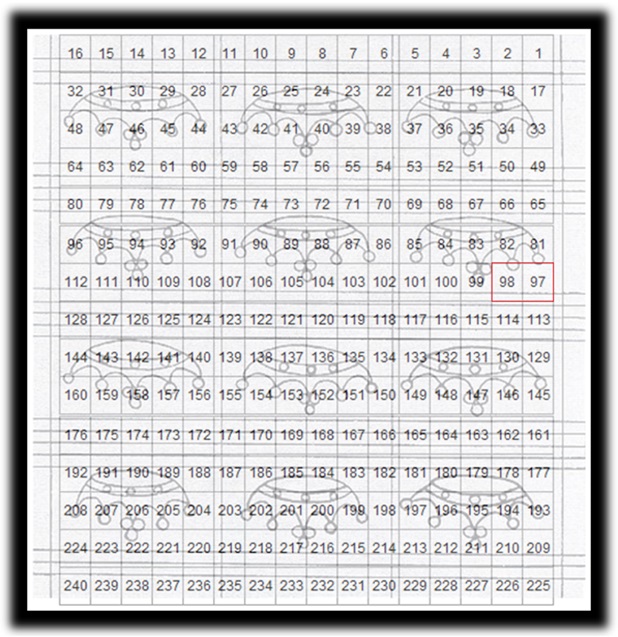

Figura 164 − Sovrapposizione S04 con indicate le posizioni per i francobolli del pezzo #152
